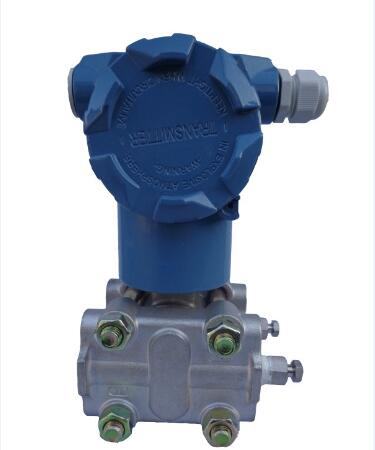

差壓變送器
由于差壓變送器外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器(羅斯蒙特3051與橫河EJA)的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。差壓變送器以差動電容為檢測原理組成電容式變送器，輸入壓力分別為0~6KPA,0~40KPA,0~200KPA等。
模擬型差壓變送器特點
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕(2.4kg)
● 全系列統一結構、互換性強
● 小型化(166mm總高)
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
智能型差壓變送器特點：
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+(-)0.05%
●模擬精度：+(-)0.75%+(-)0.1%F.S
●全性能：+(-)0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化(2.4kg)全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現******測量
●世界上******采用H合金護套的傳感器(專利技術)，實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。
|
DS-3851DP型 |
差壓變送器 |
|||||||||
|
|
3 |
0-1～6KPa |
||||||||
|
4 |
0-6～40KPa |
|||||||||
|
5 |
0-40～200KPa |
|||||||||
|
6 |
0-0.16～700KPa |
|||||||||
|
7 |
0-0.4～2.0MPa |
|||||||||
|
8 |
0-1.6～7.0MPa |
|||||||||
|
|
代號 |
功能 |
||||||||
|
E |
非智能型：（輸出：4～20mA） |
|||||||||
|
S |
標準智能型：（輸出：4～20mA帶HART總線協議） |
|||||||||
|
|
代號 |
結構材料 |
||||||||
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||||||
|
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||||||
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|||||||
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|||||||
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|||||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|
||||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
|
||||||
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|
||||||
|
|
代號 |
靜壓MPa |
||||||||
|
B |
4 |
|||||||||
|
C |
10 |
|||||||||
|
|
|
|
代號 |
附加選項 |
||||||
|
M1 |
0～100%線性指示表頭 |
|||||||||
|
M2 |
LED數字顯示器 |
|||||||||
|
M3 |
LCD數字顯示器 |
|||||||||
|
B1 |
管裝彎安裝板 |
|||||||||
|
B2 |
板裝彎安裝板 |
|||||||||
|
B3 |
管裝平安裝板 |
|||||||||
|
D0 |
泄放閥在壓力室中部 |
|||||||||
|
D1 |
側面泄放閥在壓力室上部 |
|||||||||
|
D2 |
側面泄放閥在壓力室下部 |
|||||||||
|
C0 |
1/2〃錐管內螺紋接頭 |
|||||||||
|
C1 |
1/2〃引壓接頭及后部焊接引壓管φ14（供貨時含C0） |
|||||||||
|
C2 |
丁字形螺紋接頭M20X1.5 |
|||||||||
|
d |
防爆型EXdIICT4 |
|||||||||
|
I |
本安型EXiaIICT6 |
|||||||||
