液位變送器性能及工作原理介紹

　　液位變送器性能：

　　結構材料：隔離膜片：316不銹鋼波紋膜片 傳感器外殼：1Cr18Ni9Ti不銹鋼

　　電 纜：φ8聚氯乙烯六芯空心電纜(防腐型為聚四氟乙烯電纜)中 繼 箱：97×84×147環氧樹脂噴涂 過程連接： 投入式：直角支架孔距50×50mm

　　孔徑φ5mm。

　　直桿式：無螺紋或螺紋自選。

　　螺紋式：M27×2 M20×1.5或螺紋自選

　　法蘭式：DN25或用戶自選。

　　防腐式：直角支架孔距50×50mm,

　　孔徑φ5mm

　　液位變送器工作原理：

　　UQZ-17LX型液位變送器工作原理是當被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。

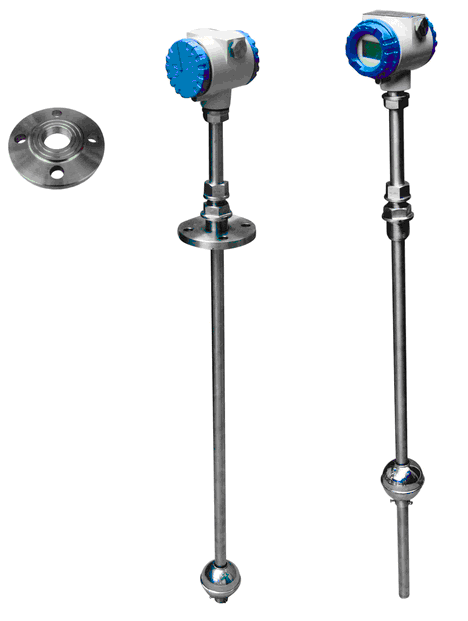

　　UQZ-17LX型(浮球)液位變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。壓力變送器和******壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。

　　A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，傳感器微調等運算，以及診斷和數字通信。

　　本微處理器中有16字節程序的RAM，并有三個16位計數器，其中之一執行A /D轉換。

　　D/A轉換器把微處理器來的并經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。

　　數字通信線路為變送器提供一個與外部設備(如205型智能通信器或采用HART協議的控制系統)的連接接口。此線路檢測疊加在4-20mA信號的數字信號，并通過回路傳送所需信息。通信的類型為移頻鍵控FSK技術并依據BeII202標準。
