膜盒壓力表
日期：2024-03-05 瀏覽次數：0次
膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等及其他類似設備上。
膜盒壓力表原理：
儀表由測量系統（包括接頭膜盒等）、傳動機構、指示裝置和外殼組成。
當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表盤上指示出來。
膜盒壓力表主要技術指標 ：
標度范圍、精確度等級及重量
膜盒壓力表原理：
儀表由測量系統（包括接頭膜盒等）、傳動機構、指示裝置和外殼組成。
當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表盤上指示出來。
膜盒壓力表主要技術指標 ：
標度范圍、精確度等級及重量
|
型號
|
標度范圍(KPa)
|
精確度等級
|
重量(Kg)
|
||
|
正壓
|
負壓
|
正負壓
|
|||
|
YE-100
YE-150 |
0~1.6
0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 |
-1.6~0
-2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 |
-0.8~0.8
-1.2~1.2 -2~2 -3~3 -5~5 -8~8 -12~12 -20~20 |
2.5
|
0.5
|
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/10℃。
導（測）壓系統及外殼等主要零件的材質。
|
零件名稱
|
材質牌號
|
|
接頭
|
黃銅HPb59-1
|
|
膜盒
|
錫青銅QSn6.5-0.1
|
|
齒輪傳動系統
|
銅HPb59-1
|
|
表殼、罩殼
|
冷軋鋼板20
|
工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃；相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。

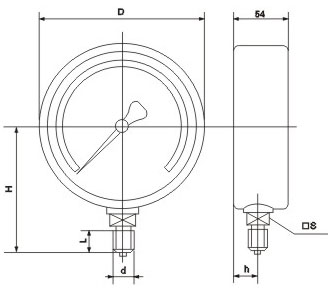

膜盒壓力表外形尺寸：
膜盒壓力表型號
|
型號
|
D
|
H
|
L
|
d
|
h
|
囗S
|
|
YE-100
|
Φ100
|
90
|
20
|
M20x1.5
|
17
|
囗22
|
|
YE-150
|
Φ150
|
118
|
20
|
M20x1.5
|
17
|
囗22
|
