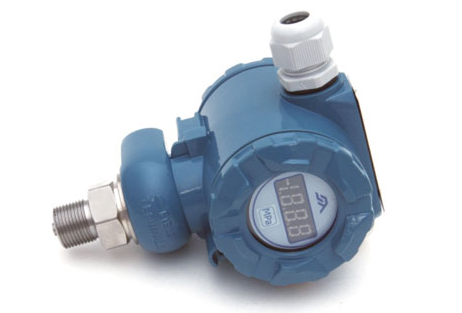

工業型壓力變送器
日期：2024-03-05 瀏覽次數：0次
※產品描述
SW2088壓力變送器采用硅壓阻式隔離膜充油芯體作為信號測量元件,傳感器信號經過信號處理電路后轉換為標準信號輸出，產品經過元器件、半成品、成品嚴格測試，長期老化等工藝篩選，整體性能高，長期穩定性好、抗干擾能力強，能長期安全可靠地在環境相對惡劣的條件下工作。
※技術參數
|
量程范圍
|
-0.1….0~0.01．．．~100MPa
|
|
允許過載
|
小于等于額定量程的1.5倍或110MPa（取最小值）
|
|
壓力類型
|
表壓、絕壓、密封參考壓型
|
|
精確度
|
±0.25%（典型） ±0.5%（******）
|
|
長期穩定性
|
±0.2%F.S/年
|
|
工作溫度
|
-20℃~80℃
|
|
貯存溫度
|
-40℃~120℃
|
|
供電電源
|
15～30VDC（本安型經安全柵供電）
|
|
輸出信號
|
4～20mA 0～10/20mA 0/1～5VDC
|
|
壓力接口
|
M20×1.5或用戶自選
|
|
外殼材質
|
不銹鋼1Cr18Ni9Ti
|
|
膜片材質
|
316L
|
|
O型密封圈
|
氟橡膠
|
|
電子殼體
|
鑄鋁合金(2088殼體)
|
|
絕緣電阻
|
100MΩ,100VDC
|
|
外殼防護等級
|
IP65
|
※尺寸
※產品選型
|
SW2088
|
工業型壓力變送器
|
||||||||
|
SW2088G
|
工業型高溫壓力變送器
|
||||||||
|
SW2088F
|
工業型耐腐蝕壓力變送器
|
||||||||
|
|
量程
（0～X）kPa/MPa
|
測量范圍：-0.1...0～0.01...100MPa
X：實際測量量程
|
|||||||
|
|
代號
|
輸出信號
|
|||||||
|
E
|
4～20mADC
|
||||||||
|
F
|
1～5VDC
|
||||||||
|
J
|
0～5VDC
|
||||||||
|
|
代
號
|
結構材料
|
|||||||
|
隔離膜片
|
接口
|
殼體
|
|||||||
|
22
|
不銹鋼316L
|
不銹鋼
|
不銹鋼
|
||||||
|
24
|
不銹鋼316L
|
不銹鋼316L
|
不銹鋼316L
|
||||||
|
25
|
鉭
|
不銹鋼
|
不銹鋼
|
||||||
|
35
|
鉭
|
哈氏合金
|
不銹鋼
|
||||||
|
|
代號
|
附加功能
|
|||||||
|
A
|
接插件連接輸出
|
||||||||
|
B
|
電纜線連接輸出
|
||||||||
|
M3
|
LCD數顯表頭
|
||||||||
|
M4
|
LED數顯表頭
|
||||||||
|
C1
|
M20*1.5外螺紋
|
||||||||
|
C3
|
G1/2外螺紋
|
||||||||
|
G
|
表壓
|
||||||||
|
A
|
絕壓
|
||||||||
|
JM系列
|
（0-100）MPa
|
E
|
22
|
BM3C1G
|
完整選型
|
||||
